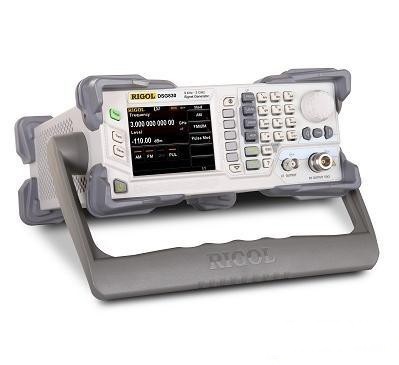

| Параметр | Значение |
| ЧАСТОТА |
| Частотные характеристики |
| Диапазон частот | 9 кГц ~ 1,5 ГГц |
| Разрешение | 0,01 Гц |
| Скорость переключения | |
| Частотные диапазоны |
| Частотные диапазоны | Значение частоты | N |
1
2
3
4 | f ≤ 227,5 МГц
227,5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц | 0,25
0,125
0,25
0,5 |
| Внутренний источник опорной частоты |
| Частота опорного генератора | 10 МГц |
| Температурная стабильность (0°С ~ 50°С) | |
| Старение | |
| Выход внутреннего опорного генератора | Частота | 10 МГц |
| Уровень | +5 дБ...+10 дБ |
| Выходной импеданс | 50 Ом (номинальное) |
| Выход внутреннего опорного генератора | Частота | 10 МГц |
| Уровень | 0 дБ ...+10 дБ (типичное) |
| Выходной импеданс | 50 Ом (номинальное) |
| Максимальная девиация | ±5 ppm |
| Свипирование по частоте |
| Рабочие режимы | Пошаговое, по списку |
| Режим | Одиночное, непрерывное |
| Диапазон | Полный |
| Форма | Треугольник, пила |
| Шаг изменения | Линейный, логарифмический |
| Количество точек | Пошаговое: 2...65535
По списку: 1...6001 |
| Временной диапазон | 20 мс...100 с |
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) |
| Спектральный состав |
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн |
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -65 дБн; < -70 дБн (типичное) |
| Собственный фазовый шум (CW режим, измерительный диапазон 1 Гц, отстройка 20кГц) | 100 кГц < f ≤ 1,5 ГГц | < -100 дБн/Гц; < -105 дБн/Гц (типичное) |
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 10 Гц скз, |
| 0,03 кГц...20 кГц | < 50 Гц скз, |
| УРОВЕНЬ |
| Диапазон установки |
| | Нормированное значение | Устанавливаемое значение |
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +13 дБм | +5 дБм |
| 100 кГц ≤ f < 1,5 ГГц | +13 дБм | +20 дБм |
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -110 дБм |
| 100 кГц < f ≤ 1,5 ГГц | -110 дБм | -110 дБм |
| Абсолютная неопределенность |
| | +13 ~ -60 дБм\-60 ~ -110 дБм | -110 ~ -130 дБм |
| Максимальный выходной уровень | 100 кГц < f ≤ 1,5 ГГц | ≤0,9 дБ
≤0,5 дБ (тип.) | ≤1,1 дБ
≤0,7 дБ (тип.) |
| КСВН | ≤1,8 (типичное) |
| Установка уровня |
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) |
| Обратная мощность |
| Максимальная обратная мощность | 50 В DC - максимальное напряжение постоянного тока 1 Вт (1 МГц < f ≤ 3 ГГц) |
| Свипирование по амплитуде |
| Рабочие режимы | Пошаговое, по списку |
| Режим | Одиночное, непрерывное |
| Диапазон | Полный уровень |
| Форма | Треугольник, пила |
| Шаг изменения | Линейный, логарифмический |
| Количество точек | Пошаговое: 2...65535
По списку: 1...6001 |
| Временной диапазон | 20 мс...100 с |
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) |
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) |
| Формы сигнала | Синус, меандр, треугольник, пила, свипирование (синус) |
| Частотный диапазон | Синус, свипирование (синус) | DC ~ 200 кГц |
| Меандр | DC ~ 20 кГц |
| Разрешение | 0,01 Гц |
| Выходное напряжение | Диапазон установки
AC
DC |
0 ~ 3 В
-3 В ~ 3 В |
| Разрешение | 2 мВ |
| Выходной импеданс | 50 Ом (номинал) |
| МОДУЛЯЦИЯ |
| Амплитудная модуляция (АМ) |
| Источник | Внутренний, внешний, внутренний + внешний |
| Глубина | 0 % ~ 100 % |
| Разрешение | 0,1 % |
| Погрешность установки глубины АМ (fмод = 1 кГц) | |
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | |
| Неравномерность АЧХ | < 3 дБ (номинальное) |
| Частотная модуляция (ЧМ) |
| Источник | Внутренний, внешний, внутренний + внешний |
| Девиация | N x 1 МГц (номинал.) |
| Разрешение | <0,1 % девиации или 1 Гц, что больше |
| Погрешность установки (fмод = 1 кГц, внутренний режим) | |
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | |
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) |
| Фазовая модуляция (ФМ) |
| Источник | Внутренний, внешний, внутренний + внешний |
| Максимальная девиация | N x 5 рад |
| Разрешение | <0,1 % девиации или 0,01 рад, что больше |
| Погрешность установки (fмод = 1 кГц, внутренний режим) | |
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | |
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) |
| Импульсная модуляция (опция DSG800-PUM) |
| Источник | Внутренний, внешний |
| Диапазон включения/выключения | >70 дБ (100 кГц≤ f <1,5 ГГц) |
| Время нарастания/спада (10% / 90%) | |
| Частота повторения импульсов | DC ~ 1 МГц |
| Импульсный генератор (опция DSG800-PUG) |
| Режим | Одиночный импульс, генератор паттернов (опция DSG800-PUG) |
| Период | Диапазон | 40 нс ~170 с |
| Разрешение | 10 нс |
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) |
| Разрешение | 10 нс |
| Задержка запуска | Диапазон | 10 нс ~170 с |
| Разрешение | 10 нс |
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) |
| Генератор паттернов (опция DSG800-PUG) |
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 |
| Временной диапазон | 20 нс ~170 с |
| Повторение паттернов | 1 ~ 256 |
| ВХОДЫ И ВЫХОДЫ |
| Разъемы на передней панели |
| RF выход | Импеданс | 50 Ом (номинаьный.) |
| Разъем | N "мама" |
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинальный) |
| Разъем | BNC "мама" |
| Разъемы на задней панели |
| Вход внешнего запуска | Импеданс | 1 кОм (номинальный) |
| Разъем | BNC "мама" |
| Уровень запуска | 3,3 В TTL |
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинальное) |
| Разъем | BNC "мама" |
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) |
| Выходное напряжение | 0 В / 3,3 В (номинальное) |
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинальный) |
| Разъем | BNC "мама" |
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинальный) |
| Разъем | BNC "мама" |
| Вход внешнего модулирующего сигнала | Импеданс | 100 кОм / 600 Ом/ 50 Ом (номинальный) |
| Разъем | BNC "мама" |
| Интерфейсы на задней панели |
| USB-host | Разъем тип А, протокол версия 2.0 |
| USB-device | Разъем тип В, протокол версия 2.0 |
| LAN | LXI, 10/100 Base, RJ-45 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ |
| Дисплей | ЖК, TFT, 320 x 240, диагональ 3,5" |
| Память | Flash энергонезависимая, USB диск не поддерживается
Объем памяти (внутреннего устройства) 96 Мб |
| Питание | Напряжение AC 100 В ~ 240 В
Частота AC 45 Гц ~ 440 Гц
Потребляемая мощность (со всеми опциями) 50 Вт (типичное), максимально 60 Вт |
| Рабочие условия | Температура 0°С ~ 50°С
Относительная влажность ≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) |
| Габаритные размеры (W x H x D ) | 261,5 мм х 112 мм х 318,4 мм |
| Вес | 4,2 кг |
