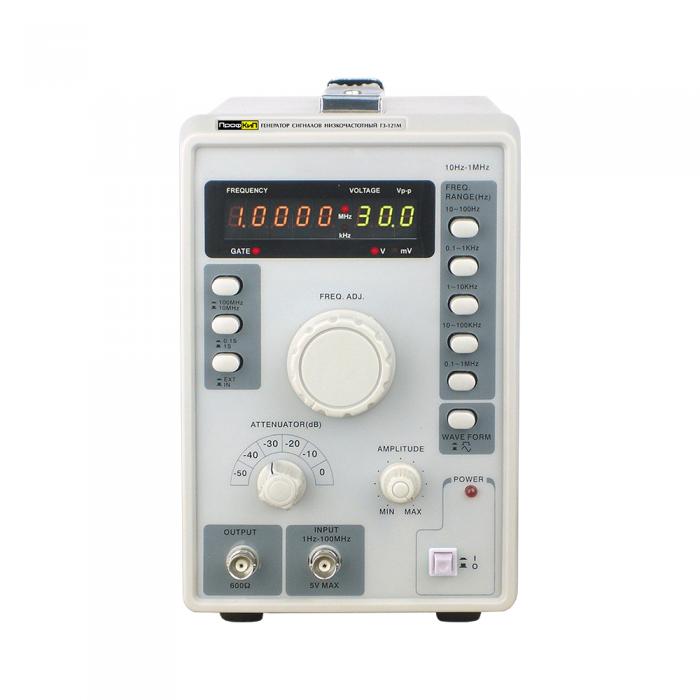

Г3-121М генератор сигналов НЧ

Параметры

Значения

Синусоидальная волна

Диапазон частот

10 Гц … 1 МГц, 5 диапазонов

10 Гц … 10 кГц (прямоугольная волна)

Индикатор частоты

5-разрядный цифровой дисплей

Точность

±0.1%

Выходное напряжение

10 Впик-пик (с нагрузкой 600 Ом)

Частотный отклик

10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц)

Коэффициент искажения

≤ 0.1%

Прямоугольная волна

Выходное напряжение

30 Впик-пик

Время нарастания и спада

≤ 200 нс

Коэффициент заполнения

50% ±5% при 1 кГц

Внешняя синхронизация

Полоса синхронизации

±1% /В

Максимально допустимое входное напряжение

15 В

Входной импеданс

150 кОм

Цифровая индикация напряжения

Индикация напряжения

3-разрядный цифровой дисплей

Точность

±(10% + 2 цифры)

Выходные характеристики

Импеданс

600 Ом

Выходной аттенюатор

0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ

6 диапазонов (точность ±1 дБ при нагрузке 600 Ом)

Общие данные

Питание

110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц

Габаритные размеры

130х200х280 мм

Вес

2.5 кг

Наименование

Количество

Генератор сигналов низкочастотный ПрофКиП Г3-121М

1 шт.

Кабель питания

1 шт.

Руководство по эксплуатации

1 шт.
